부착식 초음파 유량계

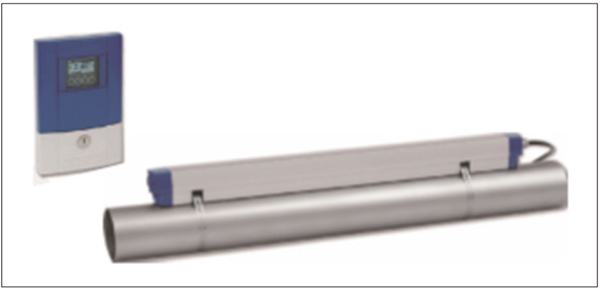

부착식 초음파 유량계 (SW USF C/P)

원리

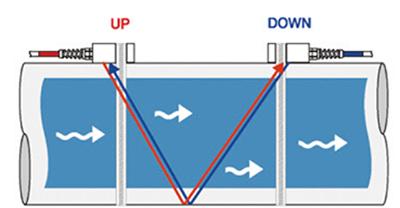

여기에 설명되는 내용은 외벽부착식 초음파 유량계를 기본으로 설명한다. 현재 일반적으로 가장 많이 활용되고 있는 초음파 기술을 응용한 전파시간차(Transit-time difference)방식의 유량계이다. 측정원리는 유체가 흐르고 있는 관내에 초음파를 조사하면 유체의 흐름에 따라 전파(t1;UP→DOWN)되는 초음파는 음속과 유속의 합에 비례하여 빨리 도달하고, 유체의 흐름을 거슬러서 전파(t2;DOWN→UP)되는 초음파는 음속과 유속의 차에 비례하여 느리게 도달하게 되어 시간차이(12-t1)가 발생하게 된다. 이에 발생되는 전파 시간차(Δt)는 유체속도의 상관함수이므로 이를 기초로 음파 경로 내 평균유속(v)를 연산하고 배관 내경(d)의 단 면적과 함께 고려하여 다시 유량(Q)으로 계산하는 과정을 거치게 되고, 여기서 초음파는 음파의 특성을 갖고 있으며 유체에 따라 고유의 음속을 갖고 통과하게 된다.

초음파유량계 장점

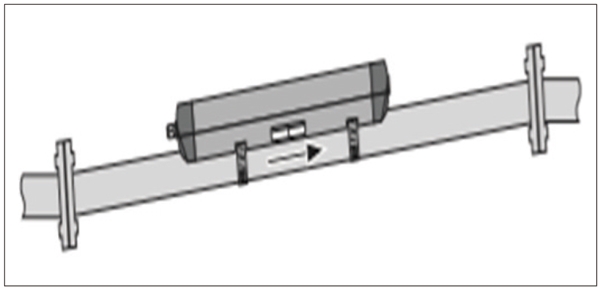

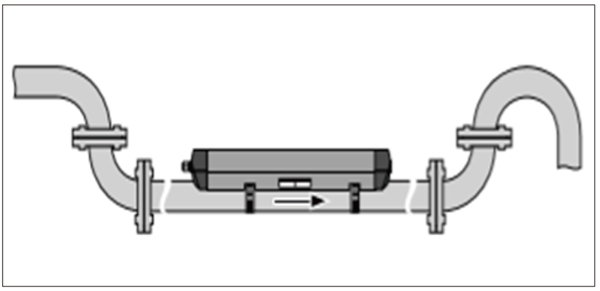

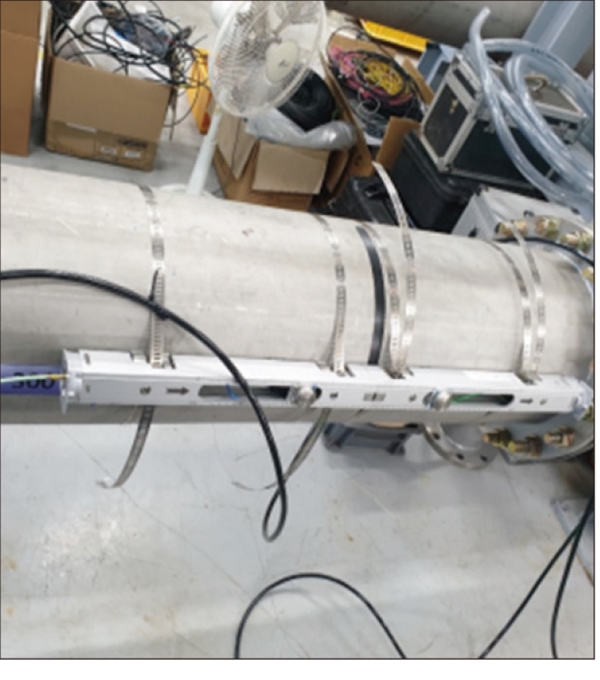

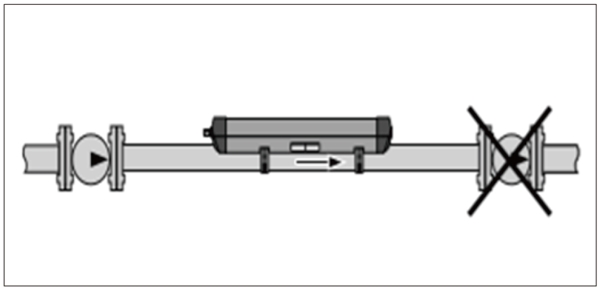

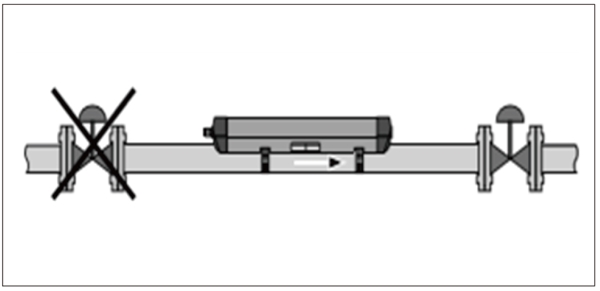

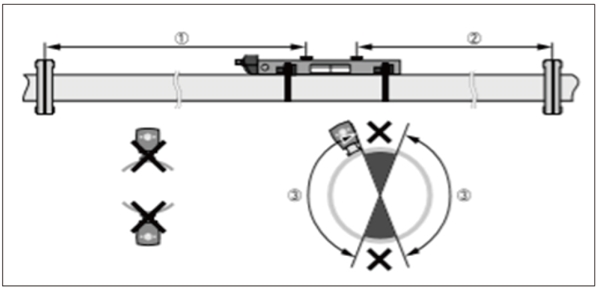

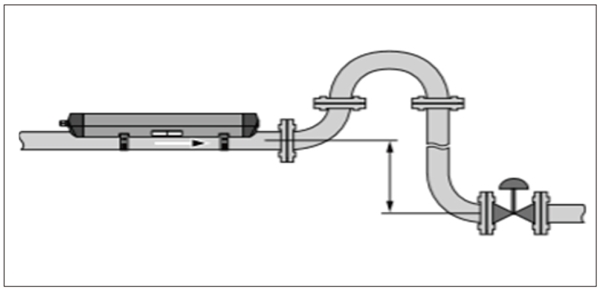

외벽부착식 초음파 유량계는 무단수, 무천공으로 설치가 가능하며, 가동중에도 설치가 가능
외벽부착식 초음파 유량계는 유체를 직접 접촉할 필요가 없어, 터빈유량계나 차압식 유량계에서 나타나는 압력 손실이나 수도손실이 없고, 부식성 액체 및 고온 액체에서도 사용 가능

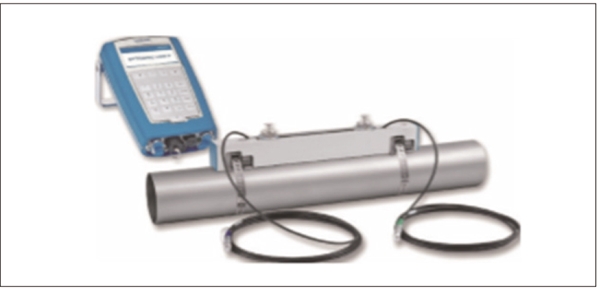

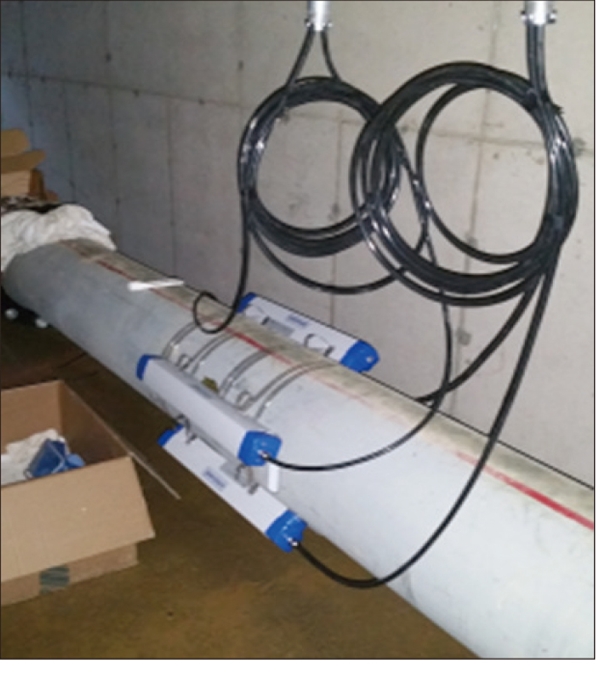

현장에 고정적으로 설치할 수 있을뿐만 아니라 휴대용으로 제작되어 많은 현장에서 사용
휴대용 초음파 유량계의 경우, 현장에 설치되어 있는 유량계의 교정용 표준기로도 사용

적용분야

일반산업 고정식	배관외부 부착형
일반산업 고정식	일반 공정관리
수자원 산업	하천 및 지표수, 식용수
전력 산업	담수화, 물 유입공정
전력 산업	난방수, 정화수, 냉각수 회로
석유와 가스산업	석유수송, 적재와 하역
	탱크 저장 공정
	천연 가스 탈수 / 글리콜 회로배관
화학, 석유 화학 및 기타 공정산업	화학 또는 석유 화학 공급 원료
	정제된 액체 탄화 수소
	부식과 독성 그리고 마모성이 있는 화학 물질, 용해
	설치된 유량계의 보강 또는 교체
	냉각수 유입과 회로배관, 탈염수
식품 및 음료 산업	다양한 위생 공정 측정
식품 및 음료 산업	CIP 공정

제품사양

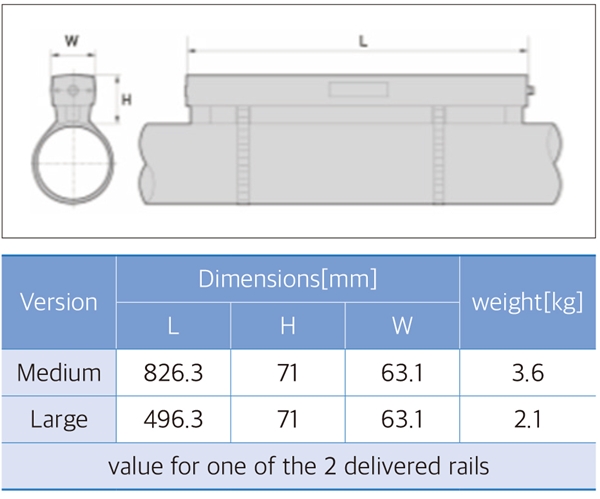

검출기

정밀도	±1%(DN≥50mm), ±3%(DN≤50mm)
관경	DN15~4000
센서타입	'Small, medium, large, Stainless steel, extended temperature
동작온도	'-40~+200℃/+40~+392℉
센서재질	'Aluminum, Stainless steel
보호등급	IP66, 67. 68; NEMA 4, 4X, 6, 6P
Hazardous area approval	ATEX, IECEx,cQPSus

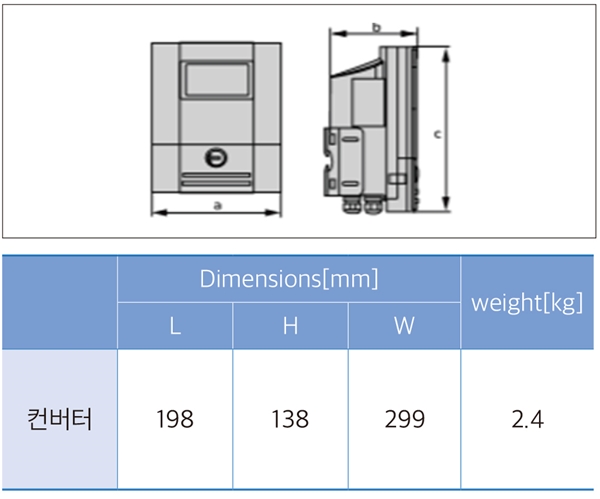

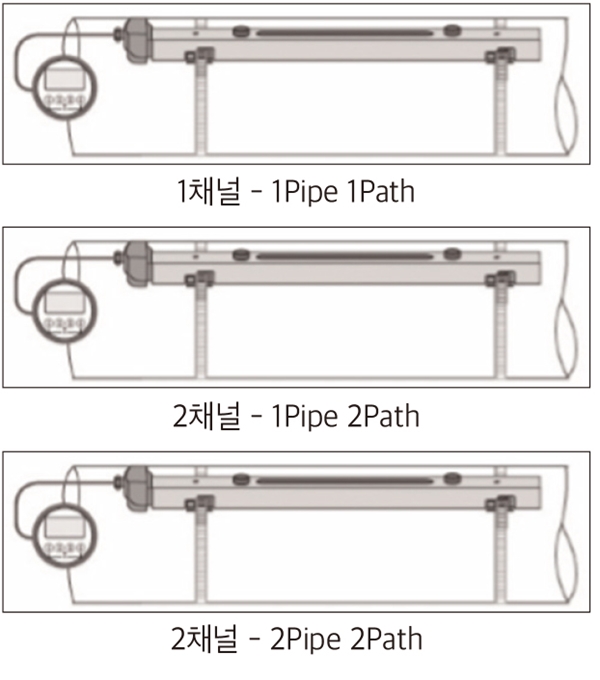

변환기

유체전도도	≥1 μS/㎝ (water ≥20μS/㎝)
고체함유량	Solid content max. 70%
출력	4~20mA, PULSE, status, HARTⓇ, Modbus
입력	'Binary
센서재질	'Aluminum, Stainless steel
전원	85~250VAC, 11~31VDC, 20.5~26VAC/VDC
