전자기식 유량계
SW EMF
규격
DN50 ~ 500
특징
- 높은 정확도 (Accuracy)
- ± 0.5% of rate (0.1m/s ∼10m/s)
- 넓은 측정범위 (Turn Down Ratio)
- 최대 측정가능범위 100 :1
- 높은 안정도
- Square Wave 여자구동방식, Noise 제거, 높은 Zero 안정도 구현
- 편리한 운전 및 유지보수
- RS -485( Modbus) , 자기진단기능, 간편한 출력교정 기능), USB Memory 저장 (Option)
- 다양한 기능
- 다양한 뷰기능 : 실시간 상태 표시 (순시, 적산유량, 유속, 에러 메시지, 알람기능)
- 다양한 추가기능 : 유량 시뮬레이션 기능, 펄스 조절(반자동방식)
성능그래프
| 구분 | 외형지수 | 중량 | ||||
|---|---|---|---|---|---|---|
| 배관사이즈 | D | L | G | H | ||
| [mm] | [inch] | [mm] | [mm] | [mm] | [mm] | [kg] |
| 50 | 2 | 165 | 200 | 172 | 255 | 10 |
| 80 | 3 | 200 | 200 | 192 | 292 | 15 |
| 100 | 4 | 220 | 250 | 202 | 312 | 20 |
| 150 | 6 | 285 | 300 | 237 | 380 | 33 |
| 200 | 8 | 340 | 350 | 267 | 437 | 43 |
| 250 | 10 | 395 | 400 | 292 | 490 | 72 |
| 300 | 12 | 445 | 500 | 324 | 547 | 100 |
| 350 | 14 | 505 | 500 | 345 | 598 | 121 |
| 400 | 16 | 656 | 600 | 370 | 653 | 145 |
| 450 | 18 | 615 | 600 | 398 | 705 | 207 |
| 500 | 20 | 670 | 600 | 425 | 760 | 210 |
라이닝 및 전극의 선택
| 구분 | 라이닝 | 전극 | |||||
|---|---|---|---|---|---|---|---|
| PTFE | Hard Rubber | STS316L | Ha-C | Ti | Ta | Pt | |
| 황산(H2SO4) | ◎ | X | X | X | X | ◎ | ◎ |
| 소금물(Brine) | ◎ | X | X | ◎ | ◎ | ◎ | ◎ |
| 수산화나트륨(< NaOH 50%) | ◎ | X | △ | X | △ | X | ◎ |
| 치염소산나트륨 (NaOCl) | ◎ | X | X | ◎ | ◎ | ◎ | ◎ |
| 염산(< HCl 40%) | ◎ | X | X | X | X | ◎ | ◎ |
| 슬러지 | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ |
| 염화철(FeCl2) | ◎ | X | X | X | ◎ | X | X |
| 플리머 | ◎ | X | ◎ | ◎ | ◎ | ◎ | ◎ |
| 우유 | ◎ | ◎ | ◎ | X | X | ◎ | ◎ |
| 물(100℃) | ◎ | X | ◎ | ◎ | ◎ | ◎ | ◎ |
전자기식 유량계 (SW EMF 2100)
전자기식 유량계 특징
페러데이(Faraday)의 전자유도 법칙 및 프레밍(Fleming)의 법칙 "공간 내에서 자속밀도인 자력선의 각방향으로 도체 (유체)가 이동하면 이동하는 도체를 중심으로 Z축인 도체 이동방향과 Y축인 자계방향의 직각인 X축 방향으로 기전력 (U)이 발생하며, 이 기전력의 크기(U)는 자속밀도와 속도인 유체이동방향의 속도에 비례한다"를 응용하여 관내의 유속을 산출, 유량으로 환산한다.
전자유량계 장점
유체의 흐름을 방해하는 부분 및 압력 손실이 없으며, 온도, 압력등의 변화에 따른 정밀도 변화가 없어 일정한 데이터를 얻을수 있고 특히 구동부가 없어 부분적인 보수가 필요없다. 또한 타유량계 대비 상/하류측 직관부 길이가 짧아도 측정이 가능하다.
적용분야
전기 전도율 5μs/cm 이상인 모든 액체
| 일반적용산업 | 모든 기본 정수와 하수 처리 시설 |
|---|---|
| 정수와 하수 산업 | 물추출과 관개 |
| 물 분배 네트워크 모니터링 | |
| 정수 처리장(원수, 식수, 처리 화학 물질) | |
| 하수네트워크 | |
| 혼합과 분리 수 처리 시스템 | |
| 우수 범람(SWOs) | |
| 도시 하수처리장 | |
| 담수화 플랜트(해수, 침투, 염수) |
제품사양
검출기
| 구분 | 일체형 | 분리형 |
|---|---|---|
| 관경 | DN25~3000 ; PN2.5~40 | |
| 동작온도 | '-5~+90℃/+23~+149℉ | |
| 주위온도 | '-40~+65℃/-40~+149℉ | |
| 재질 | 라이닝 : Polypropylen, hard rubber, Polyolefin (PO) | |
| 전극 : HastelloyⓇ, Titanium, Stainless steel | ||
| 보호등급 | IP66, 67. 68; NEMA 4, 4X, 6, 6P | |
| 방폭등급 | Ex, FM, CSA | |

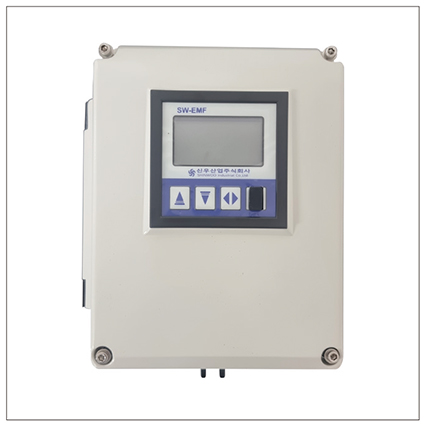

변환기
| 구분 | 일체형 | 분리형 |
|---|---|---|
| 유체전도도 | ≥5 μS/㎝ (water ≥20μS/㎝) | |
| 고체함유량 | Solid content <10% | |
| 출력 | 4~20mA, PULSE, status, HARTⓇ, Modbus | |
| 분해능 | 0.01%, 1mm/s | |
| 정밀도 | 0.3~0.5% of the measured value ±1mm/s | |

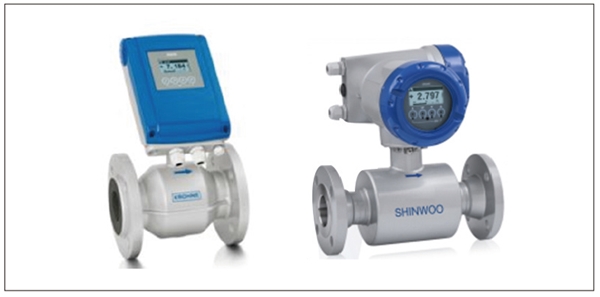

종류
일체형
- 검출기와 변환기 일체형
- 변화기의 방향 전환 가능
- 좁은 공간에서도 설치 가능
- 실시간 상태 표시
- 양방향 측정
- RS-485 및 HART 통신

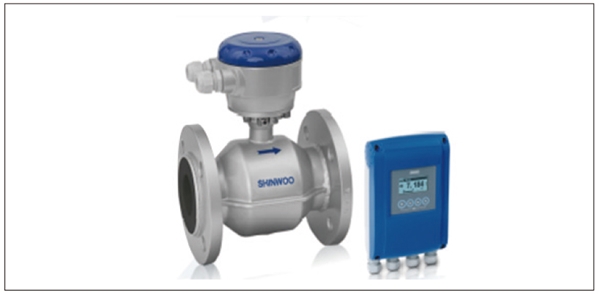

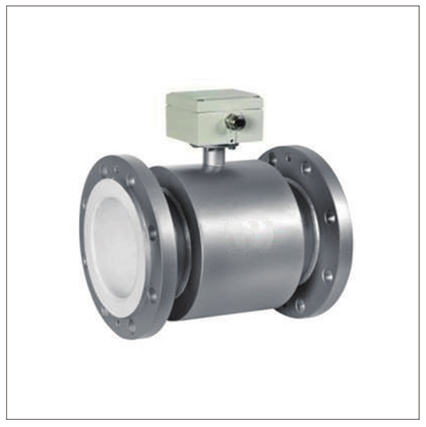

분리형
- 검출기와 변환기가 분리되는 구조임
- 배관의 구조 및 높이에 상관없이 설치 가능
- 침수 우려 지역에 많이 사용함
- 판넬 취부형으로 적합
- 검출기와 변환기 최대거리 50m 가능
- RS-485 및 HART 통신

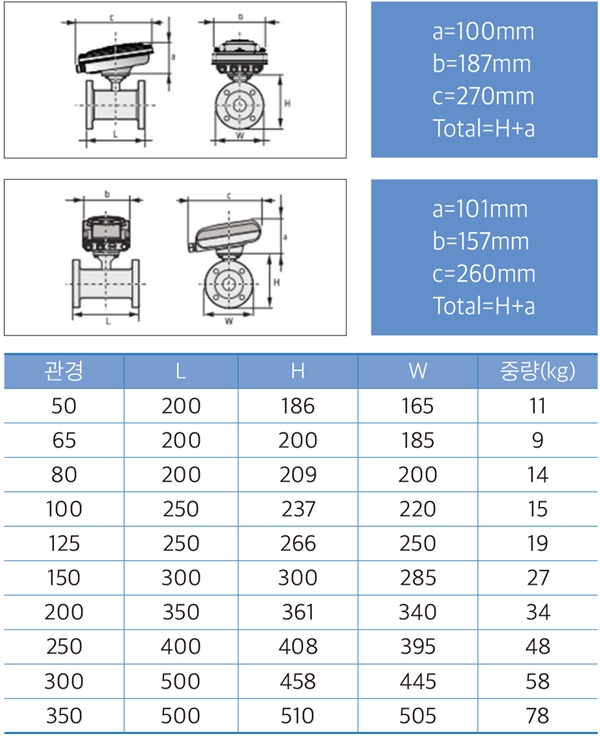

측정부 규격서

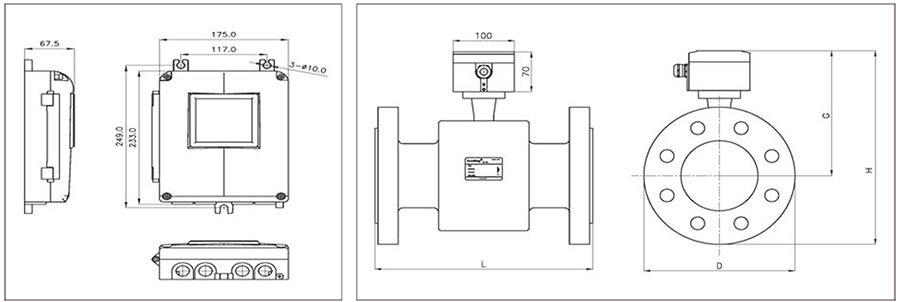

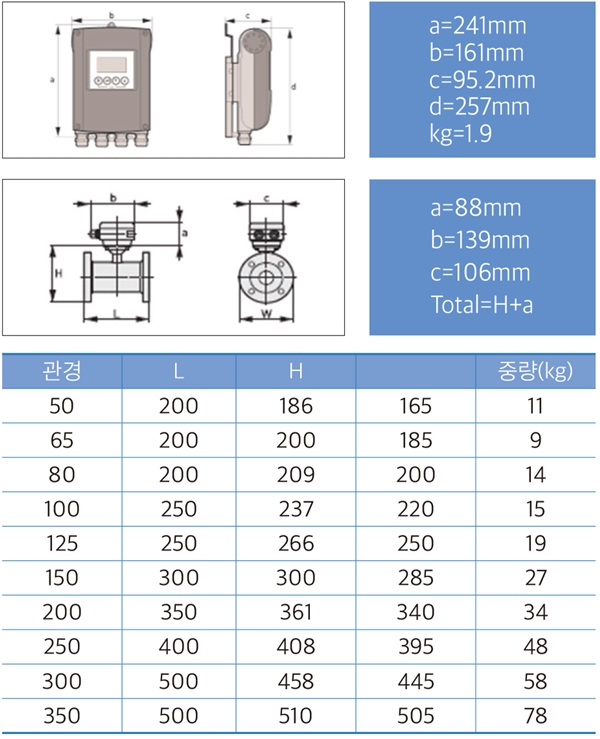

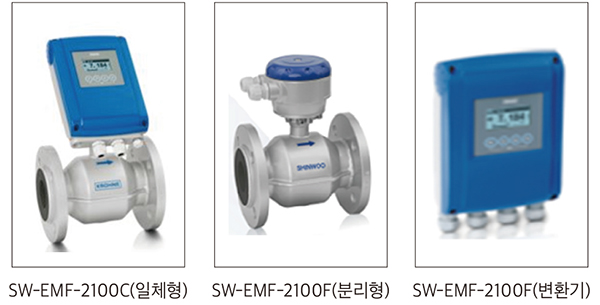

일체형 제품치수(SW-EMF-2100C)
분리형 제품치수(SW-EMF-2100W)

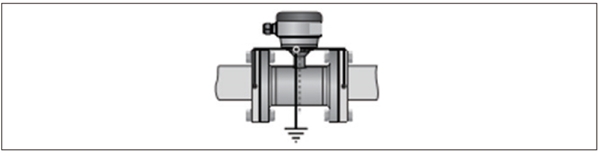

GROUND RING
※내부 코팅되지 않은 Metal 재질은 접지링 없이 접지가능

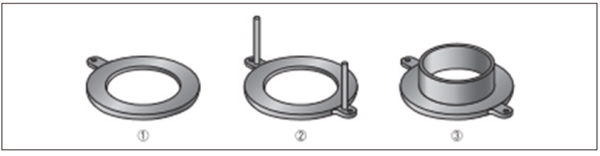

GROUND RING 종류
※ 상황에 따른 접지링 종류

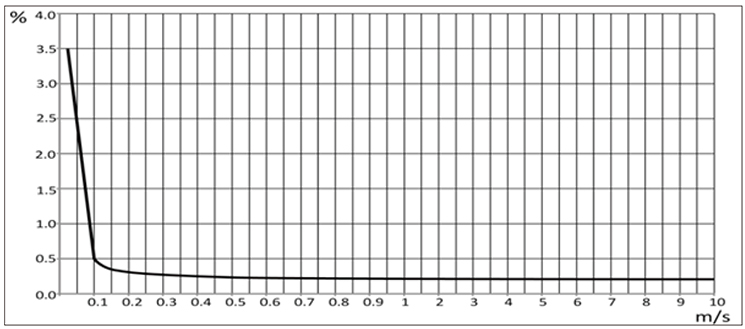

성능그래프
Reference conditions
- Medium : water
- Temperature : 20°C / 68°F
- Pressure: 1 bar / 14.5 psi
- Inlet section: ≥ 5 DN

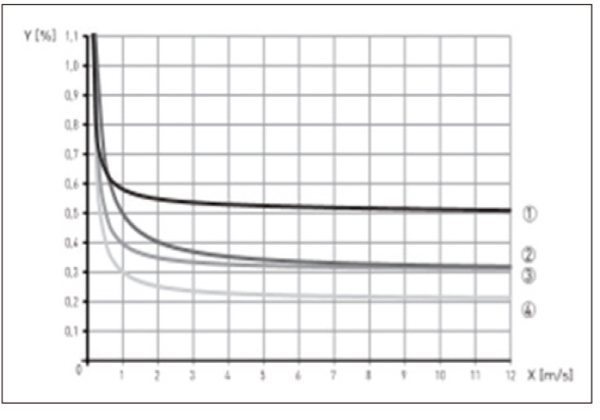

Figure 2-3: Flow velocity vs. accuracy X [m/s] : flow velocity Y [%]: deviation from the actual measured value (mv)
설치조건
정확한 유량 측정을 위하여 아래 그림과 같이 유량계 전단에 5D 이상, 후단에 3D 이상의 직관부를 만드시오.
진동이 있으면 안됨
전극성이 있는 지역에 설치하면 안됨
전단 3D, 후단 2D 이상 확보
2개 이상의 곡관부가 있을시 10D 이상 확보
전단에 T배관시 10D 이상 확보
굴곡이 있는 지역에는 만관을 고려하여 굴곡 전단에 설치
오픈부가 있을시 후단을 올려 만관을 형성
최대 허용가능한 Flange의 편차는＜0.5mm/0.02"
