수도미터 보호통
밀폐형 동파방지 보호통
파주수도관리단 및 통영수도관리단에서 선정된 각 30개 소 동파발생 현황 확인
- 유시범 설치 장소
- 통영수도관리단 : 경남 통영시 도천동 도천1길 6-12 외 29개소
- 파주수도관리단 : 경기도 파주시 문산읍 봉미로2번길 14 외 29개소
- 결과 : 동파 방지효과 탁월함 입증
제품개요
발포 폴리에틸렌 재질의 보온재를 사용한 밀폐방식의 보온 방법의 수량계 보호통
- 지열을 못 받는 최악의 조건에서도 동파방지 성능을 유지
- 침수에 보온재가 유실되지 않고 토압·충격에도 파손되지 않는 성능
- 기존과 동일한 검침조건 유지
제품특성
우수성
- 단열성능(0.050W/mk이하)이 우수
- 재활용이 가능하며 충격 흡수성이 뛰어나 압축에 의한 파손 방지
- 보온성능이 우수함 (20℃에서 0℃까지 도달시간을 측정한 결과 13시간 소요)
편의성
- 보온재로 발포 PE폼을 사용하여 부스러지거나 깨지지 않아 교체비용 절감
- 다양한 형태로 제작이 가능
효과
- 동파방지 보온효과 - 예산절감
- 검침효과 - 인력낭비 예방
- 친환경 효과 - 친환경 소재로 제작
- 보호통 내부 청결효과 - 밀폐형으로 보호통 내부가 청결하다.
제품의 효과
- 동파방지 보온효과 - 예산절감
- 검침효과 - 인력낭비 예방
- 친환경 소재로 제작
- 밀폐형으로 보호통 내부 청결효과
규격
(단위 : mm)
| 규격 |
보호통높이(mm) |
| 15(13)mm |
600, 800, 1,100 |
| 20mm |
600, 800, 1,100 |
| 25mm |
600, 800, 1,100 |
| 32mm |
600, 800, 1,100 |
| 40mm |
800, 1,100 |
| 50mm |
800, 1,100 |

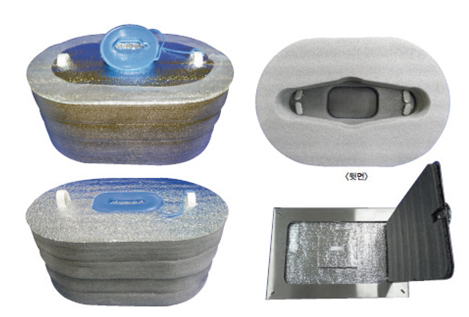

동파방지 밀폐형 보온재
※ 특허등록된 제품으로 무단도용시 민 · 형사상의 법적처벌을 받습니다
제품의 효과
- 보온성 우수 - 동파방지 및 예방 효과
- 내구성 우수 - 보온재 교체 예산 절감
- 밀폐형 보온재 - 보호통 내부 청결효과
수도미터 보호통
규격
(단위 : mm)
| 규격 |
보호통높이(mm) |
| 15(13)mm |
600, 800, 1,100 |
| 20mm |
600, 800, 1,100 |
| 25mm |
600, 800, 1,100 |
| 32mm |
600, 800, 1,100 |
| 40mm |
800, 1,100 |
| 50mm |
800, 1,100 |
특징
- 보호통의 몸통이 토압에 완벽한 구조로 제작되어 토압에 눌리거나 누수발생이 없습니다.
- 보호통의 내부와 다리부분의 스텐파이프 부분에 발포폴리스치렌스치로폴로 보온이 되어 동파의 위험이 없습니다.
- 상부뚜껑은 외부충격이나 냉기를 차단할 수 있는 특수한 구조로 제작되었습니다.
- 보호통은 재생 프라스틱을 사용하여 자원활용과 공해방지에도 공헌합니다.
뚜껑 선택사양(시 · 군 마킹 표기 가능)
PE파이프 수도계량기 보호통
규격
(단위 : mm)
| 규격 |
보호통높이(mm) |
| 15(13)mm |
600, 800, 1,100 |
| 20mm |
600, 800, 1,100 |
| 25mm |
600, 800, 1,100 |
| 32mm~50mm |
수요자와 협의 |
특징
- PE파이프는 내부식성, 내전식성 소재로 부식이 안됨.
- 수도계량기 보호통 내부배관이 동결이 발생 하더라도 동파의 우려가 없음
형태
수도계량기보호통의 종류별치수는 [표1]에 준하고 각 부분품의 모양 및 치수는 아래 도면을 따르며, 각치수의 허용오차는 ±3 %로 한다.
밭기반 보호통
특징
- 볼ㆍ퇴수밸브 사용으로 개폐가 용이하고 퇴수가 확실하여 수도미터 동파방지 효과가 뛰어나다.
- 일반 수도미터 보호통보다 몸통길이가 길게 제작되어 수도미터 보온효과가 뛰어나다.
- 수도미터기 및 바깥쪽 수도관에 밸브 부착 일체형으로 시공이 편리하다.
| 번호 |
명칭 |
규격 |
수량 |
재질 |
| 1 |
뚜껑 |
프레스 성형 |
1 |
갈바름 |
| 2 |
보호통 |
압출성형 |
1 |
재생 합성수지 |
| 3 |
보온재 |
KSM 3080 |
1 |
발포 폴리스치렌 |
| 4 |
퇴수밸브 |
KSD 6001 |
1 |
황동 |
| 5 |
고무패킹 |
- |
1 |
특수고무 |
| 6 |
보호관 |
압출성형 |
2 |
재생 합성수지 |
| 7 |
보온재 |
KSM 3080 |
1 |
발포 폴리스치렌 |
| 8 |
유니온 |
KSD 6001 |
2 |
황동 |
| 9 |
유니온 |
KSD 6001 |
2 |
황동 |
| 10 |
발판 |
압출성형 |
1 |
재생 합성수지 |
| 11 |
앵글밸브 |
KSD 6001 |
1 |
황동 |
| 12 |
보호판 |
사출성형 |
1 |
PE |
| 13 |
뚜껑 |
사출성형 |
1 |
PE |
| 14 |
장닛쁠 |
KSD 3595 |
1 |
STS 304 TPD |
| 15 |
수도관 |
스텐레스 |
2 |
STS 304 TPD |
| 16 |
수도미터기 |
형식승인음 |
1 |
황동 |
| 17 |
뱅거 |
100Ø |
1 |
니켈도금 |
